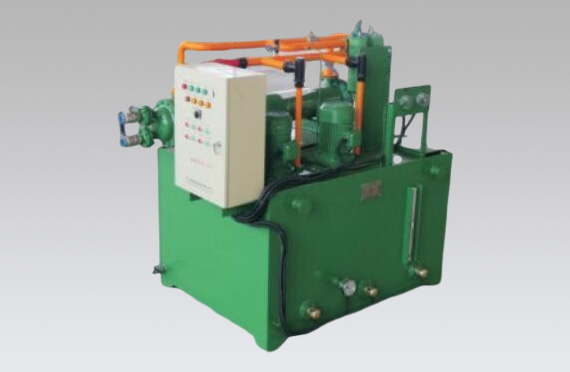

XYZ系列稀油润滑站

XYZ系列稀油润滑站

本产品适用于冶金、重型、矿山等机械设备单配稀油循环润滑系统中，其工作介质粘度等级为N22-N460（相当于ISO VG22-460）的工业润滑油，冷却装置采用列管式油冷却器。

24小时热线电话： 0513-83777434、 0513-68202954

我要采购 服务支持 资料下载

产品介绍

产品概述：

本产品适用于冶金、重型、矿山等机械设备单配稀油循环润滑系统中，其工作介质粘度等级为N22-N460（相当于ISO VG22-460）的工业润滑油，冷却装置采用列管式油冷却器。
稀油润滑装置的公称供油压力为0.63MPa；过滤精度低粘度时为0.08mm；高粘度时为0.12mm；冷却水温度≤30℃；冷却水压力＜0.4MPa；冷却器的进油温度为50℃时，润滑油的温降≥8℃，蒸汽压力为0.2-0.4MPa；泵口压力应大于0.63MPa。
XHZ-6.3～XHZ-125的小型稀油润滑装置为整体出厂；XHZ-160～XHZ-500的中型稀油润滑装置为分部件包装出厂；XHZ-630～2000及XHZ-630A～2000A(带压力罐加“A”)的大型稀油润滑装置为散件成套供货，现场焊接组装。

技术参数：

型 号

公称
流量L/min

 油箱
容积
m3		 电动机 过滤
面积
m2		 换热
面积
m2		 冷却水
管通径
mm		 冷却水
耗量
m3/h		 电加热
器功率
kW		 蒸汽管
通径
mm		 蒸汽
耗量
kg/h		 压力罐
容量
m3		 出油口
通径
mm		 回油口
通径
mm		 重量
（约）
kg
极数
p		 功率
kW
XHZ-6.3 6.3 0.25 6 0.75 0.05 1.3 25 0.6 3 — — — 15 40 320
XHZ-10 10
XHZ-16 16 0.5 6 1.1 0.13 3 25 1.5 6 — — — 25 50 980
XHZ-25 25
XHZ-40 40 1.25 6 2.2 0.20 6 32 3.8 12 — — — 32 65 1520

XHZ-63

 63
XHZ-100 100 2.5 6 5.5 0.40 11 32 7.5 18 — — — 40 80 2850
XHZ-125 125
XHZ-160 160 5 4, 6 7.5 0.52 20 65 20 — 25 40 — 65 125 3950
XHZ-200 200
XHZ-225 225 10 4, 6 11 0.83 35 100 30 — 25 65 — 80 150 5660
XHZ-315 315
XHZ-400 400 16 4, 6 15 1.31 50 100 45 — 32 90 — 100 200 7290
XHZ-500 500
XHZ-630 630 20 6 18.5 1.31 60 100 55 — 32 120 2 100 250 8169
XHZ-630A 10160
XHZ-800 800 25 6 22 2.2 80 125 70 — 40 140 2.5 125 250 11550
XHZ-800A 13780
XHZ-1000 1000 31.5 6 30 2.2 100 125 90 — 50 180 3.15 125 300 13315
XHZ-100A 15500
XHZ-1250 1250 40 6 37 3.3 120 150 110 — 50 200 4 150 300 15350
XHZ-1250A 17960
XHZ-1600 1600 50 6 45 3.3 160 150 145 — 65 260 5 150 350 20010
XHZ-1600A 23020
XHZ-2000 2000 63 8 55 6 200 200 180 — 65 310 6.3 200 400 25875
XHZ-2000A 30300

注：1、A 为带压力罐的稀油润滑装置，呈正方形布置。
　　2、斜齿轮油泵为4 极电机；人字齿轮油泵为6 极电机；极数也根据介质粘度确定，粘度高时宜选低速。
　　3、如冷却水质采用江河水，需经过滤沉淀，水温不应超过32℃。
